這兩年刮起了“黑燈工廠”的熱潮，顧名思義就是不開燈也可以運轉的工廠：自動分揀、自動裝卸、自動搬運、一體化生產流水線，實時抓取并監控產品庫存、訂單數量、交貨情況等數據信息……每處都體現著智能化，因?yàn)檎麄€(gè)流水線實現了機器的全自動運行，所以黑燈工廠其實也叫智能工廠。

成千上萬的傳感器監測每一臺機器的狀態變化，而這一切的背后，正是MES系統在承擔“指揮官”的角色。

上一期《半導體CIM系統到底是什么》一文中提到，想要實現生產過程的全面自動化，首先需要建立起一個"千眼"般的感知系統，能夠?qū)囬g各環節的運行狀態進行全方位監測，而MES系統（CIM系統中的核心）正是這一"千眼"的中樞大腦。

很多制造企業的數字化轉型都是從MES等系統著手：搭建一套管理和優化生產執行過程的信息系統。但其實在未理清公司整體建設思路和規劃藍圖時，盲目上各種系統會適得其反，今天就來聊聊關于MES的一些知識。

01

MES的概念

MES（制造執行系統）是一種軟件系統，旨在監控、控制和優化制造過程。在半導體工廠中，負責監測生產進度、收集生產數據、協調生產流程，并與EAP、ERP等系統交互，確保生產計劃的執行。

這里有兩個注意點：

1、MES是對整個車間制造過程的優化，并根據生產瓶頸進行合理的產能調配

2、MES與EAP系統配合，EAP實時收集生產過程數據，MES根據后臺卡控規則將生產數據進行相應的分析和處理

一般來說，如果一家企業選擇使用MES系統，那他們對MES系統的要求不僅僅是追溯流程，而是關注制造執行過程中跟蹤和管控關鍵工序的人機料，保證生產是按照工藝要求進行的，從而達到生產質量提高、自動化程度提高，品質損失降低、生產費用降低的效果。

中國工業MES起始于上世紀80年代中期，開始的定位是為了解決生產過程的數據管理需求的單一生產記錄型系統，經歷了近40年的發展，已經進化為全方位的企業級生產執行系統。

02

MES與EAP、ERP

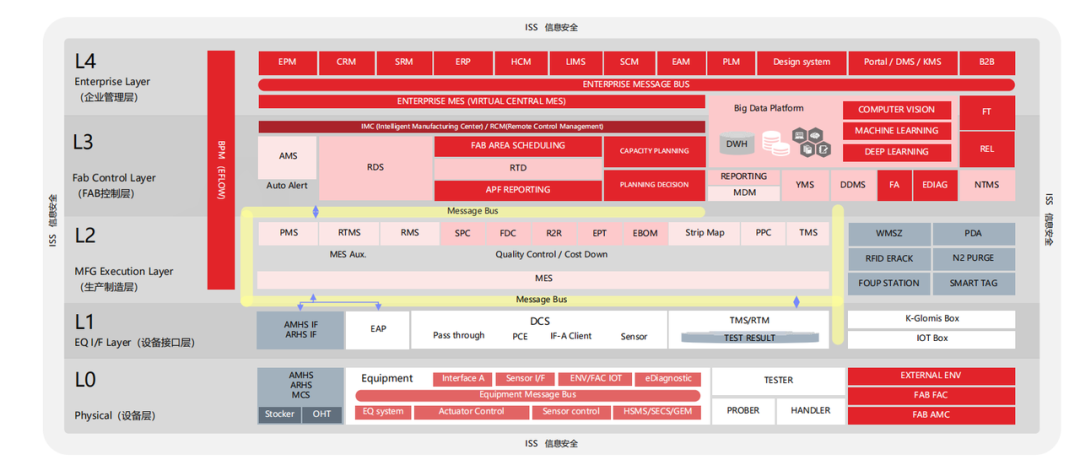

以芯享科技合作過的某頭部半導體工廠的信息化架構為例，一般包含：企業管理層（決策層）-控制層-生產制造層-設備接口層-設備層，其中企業管理層由ERP等系統構成，生產制造層由MES、WMS等系統或平臺構成，設備接口層由EAP等系統構成。

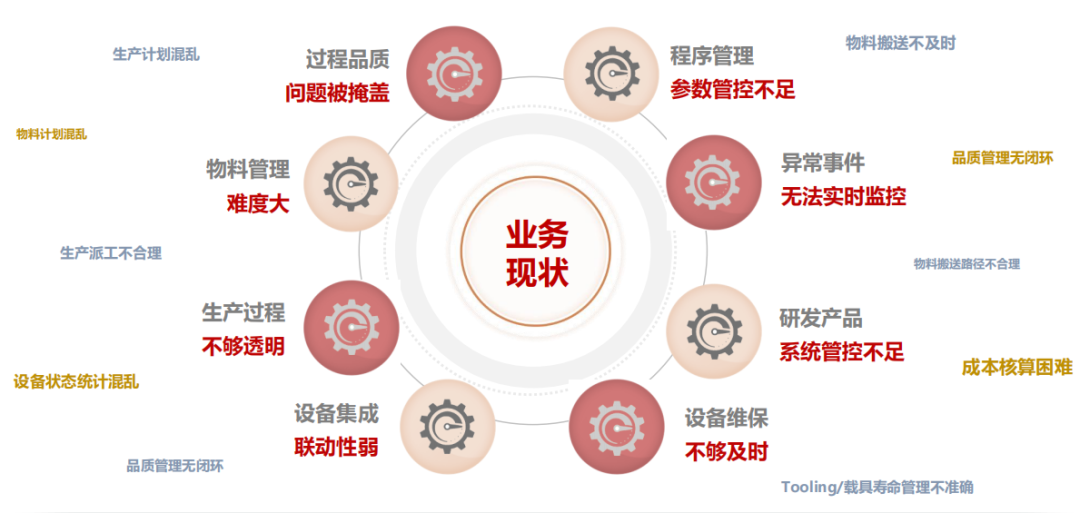

該工廠此前已經存在多種系統，但廠內的生產、人力、財務、采購等系統數據孤島的情況一直存在，比如訂單數量金額發生了變化，但這種變化并沒有反映到生產系統上，存在了斷層，導致工廠在人財物上都會有一定程度的損失與信息滯后。

EAP是是工廠自動化不可缺少的自動化控制系統，它在工廠的設備和MES系統之間搭起一座橋梁，使設備有能力將數據傳輸?shù)組ES，也能將MES及關聯系統的資料下發給設備。

ERP涵蓋了企業管理的各個方面，從財務管理到供應鏈、生產、銷售、人力資源和項目管理，可幫助企業實現高效的運營和管理。MES向ERP提供實時的生產數據和狀態信息，ERP則將相關的財務、物流等信息傳遞給MES。

ERP的業務領域?qū)拸V，但管理顆粒度不夠，精細度不足，無法對生產現場進行有效的管控。底層的車間數據反饋和ERP系統的數據識別的延滯會影響生產信息的透明性，制造類企業需要提供產品可追溯性，同時滿足客戶對追溯性的要求，例如用條碼追溯生產日期、設備參數，這時候MES系統的作用就顯而易見了。

在工業4.0的背景下，將各業務系統實現協同和集成，就會實現快速生產、小批量生產、定制化生產，這也是現代工業所需要的。

03

中國工業為什么需要MES

由于行業特征比較明顯，每個工廠的標準不同，生產的產品不同，原材料不同，半成品不同，所以沒有通用的MES系統，半導體行業是對MES依賴程度最高的行業之一。

國內某8英寸廠是芯享科技的客戶，從建廠初期就選擇了芯享的解決方案，當被問到企業為什么需要MES的時候，負責人說：“確實做到了生產自動化，降本增效是肯定的，MES 將生產周期縮短了35%-40%，自然也就提高了效率。”

生產過程的實時監控和管理，提高生產效率和質量，降低生產成本，提高企業的競爭力等，都是大量企業建設MES系統實踐后得出的結論，所以先進半導體工廠必須需要MES系統。

國內MES市場可謂是百花齊放，但是聚焦到半導體行業，MES系統研發出來是一方面，能否實際投產又是另一方面，從8英寸產線到12英寸產線，工序、復雜度都增加了好幾個量級，所以很少有企業會選擇自研MES，一般會和深耕半導體領域的廠商進行合作。

一座量產的12英寸晶圓廠需要投入800億元以上，在進行MES系統選擇的時候，會從功能清單、集成性、開發難度、實施能力等方面考慮。傳統的乙方都是以現有的系統去推銷給客戶，但客戶買入后往往不太懂如何使用或無法讓系統效益化最大化，可能直接造成項目爛尾。芯享科技的推進方法是：先以先進制造所需功能為基礎設計、開發及測試，接下來進行產能提升壓力模擬測試，然后再推進到產量規劃較少的12英寸晶圓廠，經過一系列的驗證成熟之后再推進至量產型的12寸晶圓廠，用甲方的思維推進甲方的智能制造，這樣可以極大概率保證項目和系統的穩定運行。

以芯享科技的MES系統為例，提供B/S、C/S架構，支持客戶端或?yàn)g覽器形式進入系統；提供可直觀的建模功能，主要功能模塊支持二次開發；高可用的容災錯架構，一旦需要升級，可在不中斷系統的情況下進行。

下面給大家說明MES是如何幫助實現規范化、自動化的生產流程的：

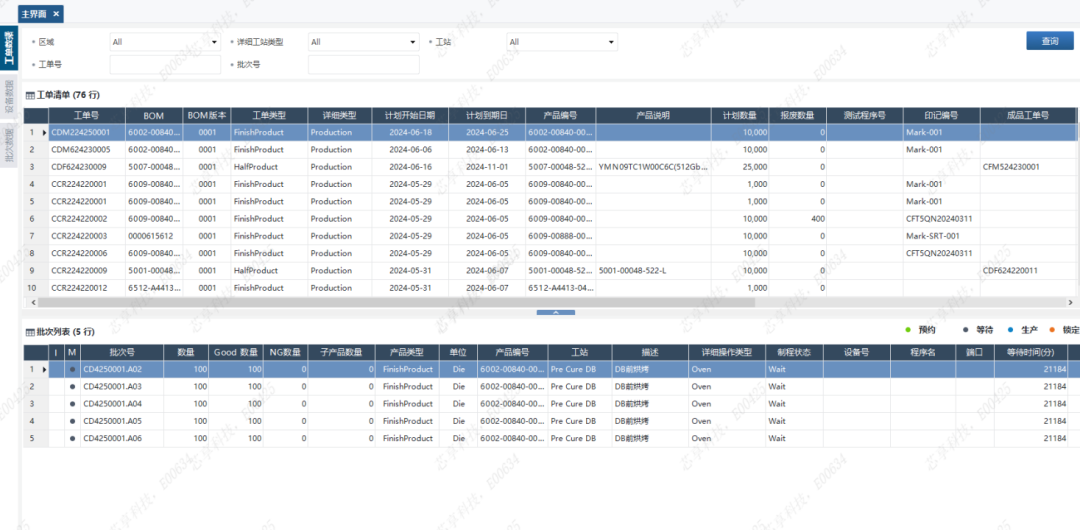

（1）生產管理：

生產建模、品質管理、批次管理、在制品管理、載具管理，實現對產品制造過程中的全線跟蹤

• 登記產能，并且根據產能進行工單批次排產，設備計劃改機
• MES從ERP系統同步工單信息，卡控生產工序，實時追溯生產數據
• 掃碼自動綁定生產信息

（2）設備管理：

設備狀態監控、備件管理、設備效率、設備參數監控、設備維修等

• 實時監測異常設備
• 實時更新出入庫記錄，追蹤備件領用記錄

（3）品質管理：

產品追溯、IQC/PQC/OQC 檢測、巡檢、返工/報廢、制程能力等

• 支持對接SPC，進行質量監測分析
• 自動攔截異常批次
• 定義生產過程中的間隔周期、固定周期、批次過站周期

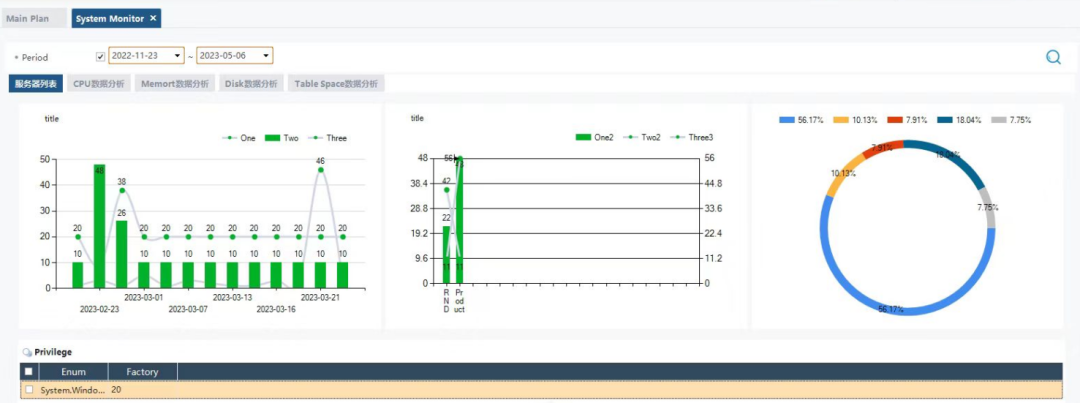

（4）報表分析：

• 豐富多樣的控制圖及報表功能，完成生產 KPI 報表及過程分析報表
• 數據來源清晰，可自由形成分析維度

同時，僅僅關注MES也是不夠的！

MES和其他系統的集成協同運轉；以MES為基礎導入戰情中心、RCM、OCR、RPA、EBOM、EPT等系統來提升生產效能及降低生產成本；應用YMS、DDMS及機器學習等大數據分析加速良率的提升，也是一個先進的半導體工廠該考慮的重中之重，這也是芯享科技最擅長的事情。
